大屏拼接处理器 可扩展的拼接墙处理系统用于多达144个显示屏的大型拼接图像处理系统

大屏拼接处理器

系统简介

拼接处理器主要功能是将一个完整的图像信号划分成N块后分配给N个视频显示单元(如背投单元),完成用多个普通视频单元组成一个超大屏幕动态图像显示屏,可以支持多种视频设备的同时接入,完成多个信号源在屏幕墙上的开窗、移动、缩放等各种方式的显示功能。拼接处理器是一款灵活的、可扩展 的拼接墙处理器,可配置为支持多种输入、输出和开窗显示功能。它采用卡笼式机箱设计,支持用 于3G-SDI、HDMI、DVI、VGA、CVBS信号源多种输入和输出卡的组合。拼接处理器广泛应用于政府机关、电力、水利、电信、公安、军队、武警、铁路、交通、矿业、能源、钢铁、企业等商业显示系统的监控中心、调度中心、指挥中心、会议室、展示厅大屏幕显示系统、可以接驳DLP背投箱、等离子、液晶电视等大屏幕显示设备。

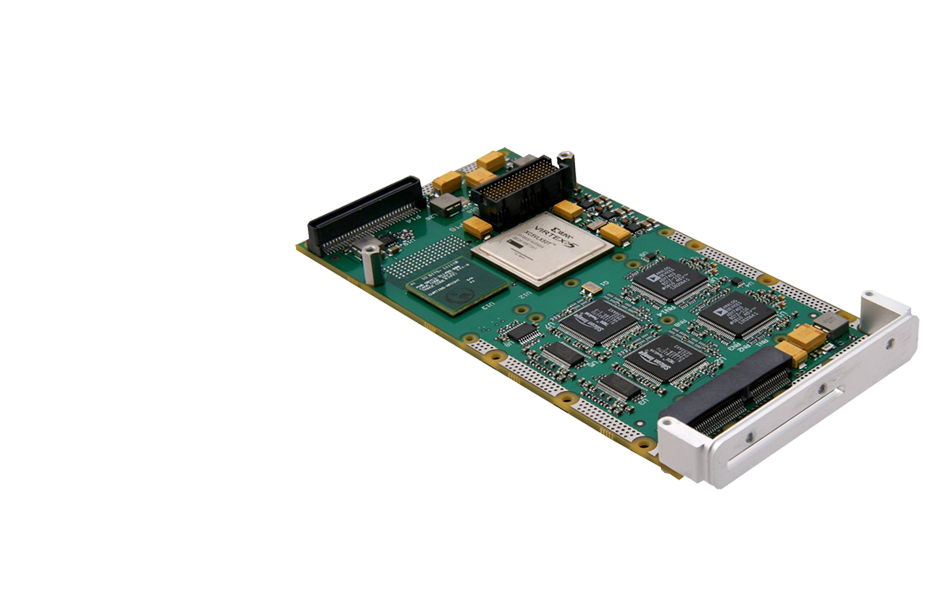

纯硬件结构


拼接处理器设备采用大规模FPGA阵列式纯硬件架构,无操作系统,无硬盘,免维护,避免了系统死机、硬件冲突以及病毒等问题。

纯硬件结构

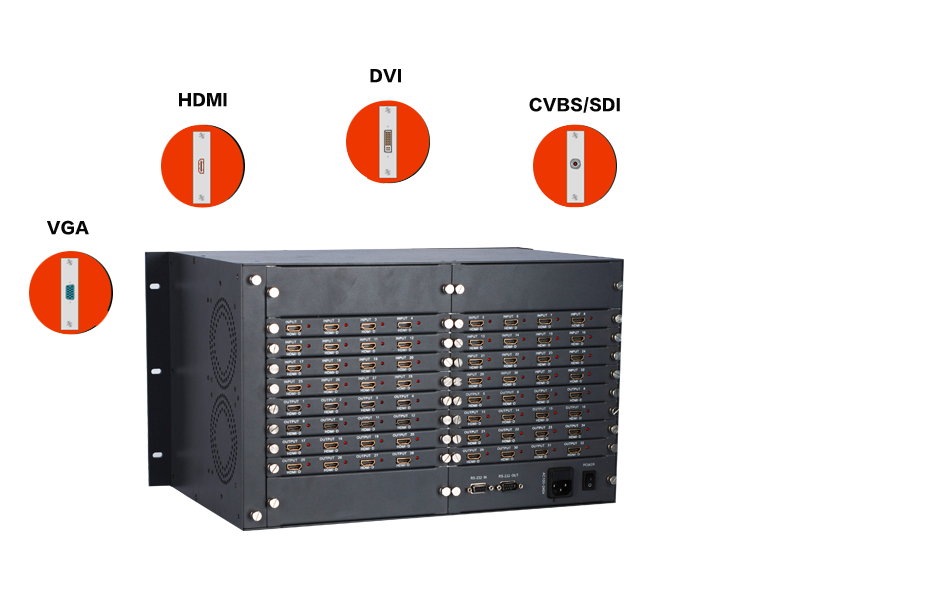

模块化设计


拼接处理器设备采用模块化设计,可灵活搭配HDMI、DVI、SDI、VGA、CVBS种类的输入输出板卡。

模块化设计

多窗口控制


拼接处理器设备可轻松实现画外画(POP)平铺模式、画中画(PIP)叠加模式、画面叠加、漫游、跨屏、缩放。

多窗口控制

全高清分辨率


拼接处理器设备支持分辨率高达 4:4:4 色彩采样,轻松实现1080P全高清显示效果。

全高清分辨率

信号同步技术


拼接处理器设备采用单时钟纯数字同步技术,在播放高速动态视频时,图像流畅衔接使得极具视觉价值。

信号同步技术

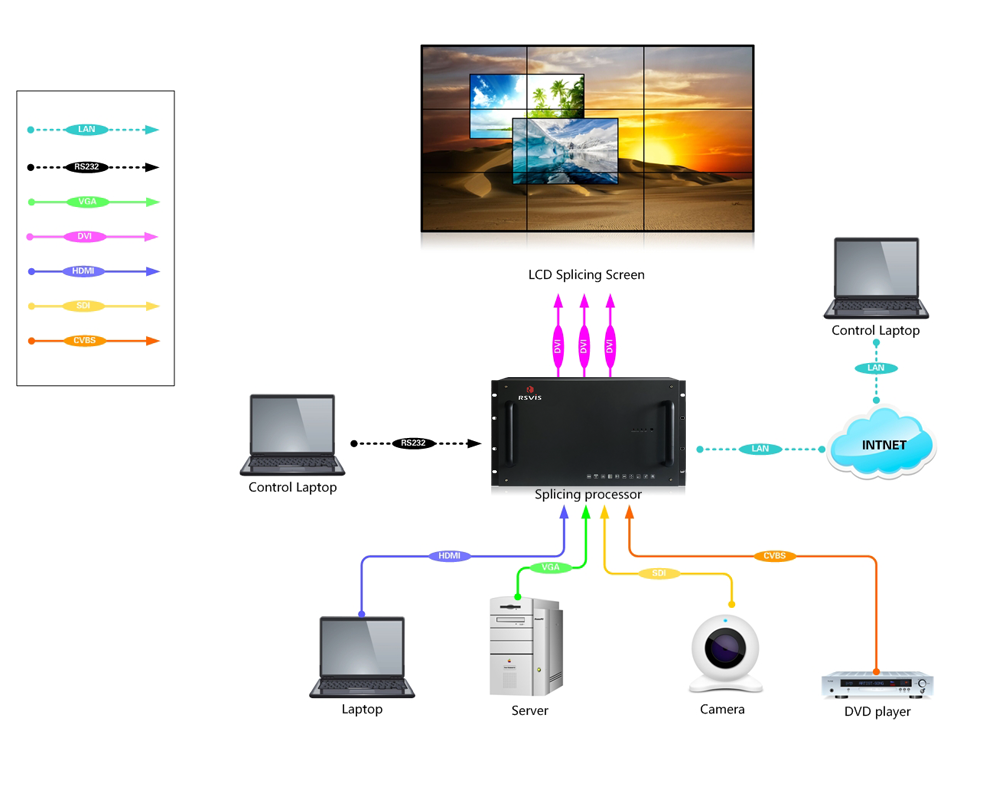

系统运行拓扑图


系统拓扑图

产品外观


产品外观

产品参数



产品型号 RS-PJ0404 RS-PJ0808 RS-PJ1616 RS-PJ3232 RS-PJ6464 RS-PJ128128 RS-PJ144144
输入通道 最大4路 最大8路 最大16路 最大32路 最大64路 最大128路 最大144路
输出通道 最大4路 最大8路 最大16路 最大32路 最大64路 最大128路 最大144路
机箱尺寸 3U 3U 3U 6U 12U 20U 20U
输入接口 VGA/HDMI/DVI/SDI/CVBS
输出接口 VGA/HDMI/DVI/SDI/CVBS
输入分辨率 最高1080P,自适应
输出分辨率 最高1080P向下兼容,可设置
控制方式 面板/红外遥控/RS232/网络
图像控制 位置、大小调整,漫游叠加
电源 AC100~240V, 50/60 Hz
输出功率 100W-1000W
存储温度 -20°C~+60°C
环境湿度 5%~75%
产品重量 15Kg-100Kg
