DVI高清矩阵 可提供固定的输入/输出以及模块化和可扩展的高清矩阵控制系统
系统简介
DVI数字矩阵切换器，是专门对计算机数字信号（以下简称DVI信号）进行交叉切换和分配的高性能数字矩阵开关设备。它可同时将多路DVI 输入信号分别切换到任何一个或多个输出通道上。该设备具有断电现场保护功能保存设备关机前的工作状态；输入端自动均衡设计，为距离较远的DVI信号源或衰减的DVI信号源提供自动补偿；输出端预加重驱动，使设备更具长距离的驱动能力；输入、输出端双重ESD保护，增强防静电破坏能力；内部大容量冗余电源，双滚珠风扇散热器设计，确保设备7×24小时长时间连续稳定工作；具备与计算机联机使用的RS-232 通讯接口，并提供通讯协议和演示程序，可以方便于远端控制设备（如个人电脑、中央控制系统等）对数字矩阵系统进行控制。
1080P全高清
DVI高清矩阵采用超强图像处理芯片，轻松实现1080P全高清分辨率图像显示。

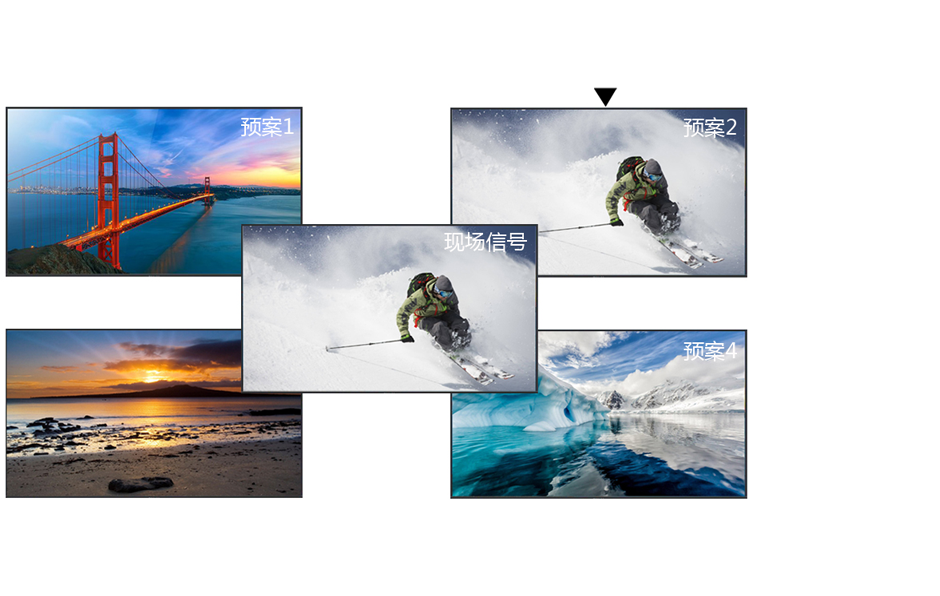

预案储存
HDMI高清矩阵提供最多30个用户自定义的输出通道配置方案，在客户端可以轻松管理预案的调用与管理。
模块化设计
DVI高清矩阵采用模块化设计，即机箱加板卡，可根据现场需求自由扩展。

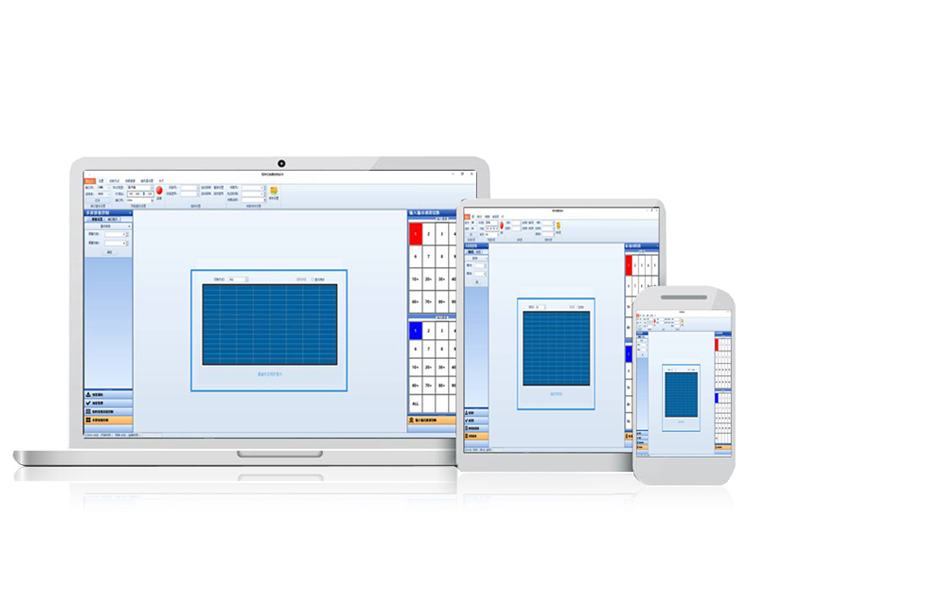

灵活控制
DVI高清矩阵支持RS32（软件）、面板、遥控、网络（选配）等多种控制方式。

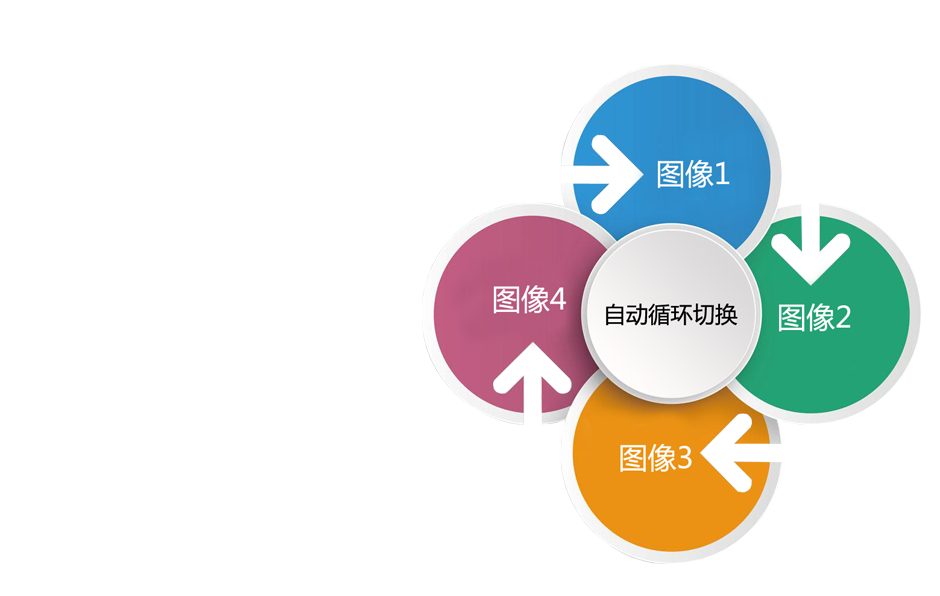

自动轮循
DVI高清矩阵可设置轮循通道、时间、间隔，可轻松实现信号自动间隔切换。
触摸显示
DVI高清矩阵根据机箱规格选配3.2寸/7寸彩色触摸屏，方便用户更轻松快捷的操作、设置设备。
级联控制
DVI高清矩阵设备地址为1-255，可同时255台使用同一COM口级连控制，更方便。

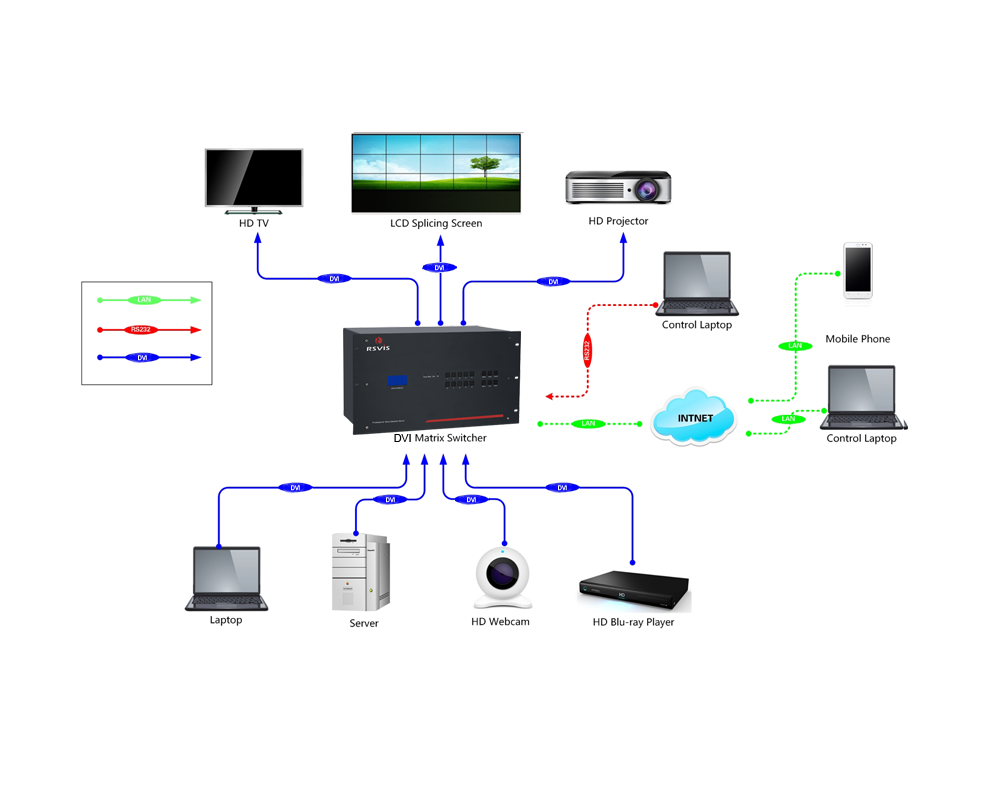

系统运行拓扑图

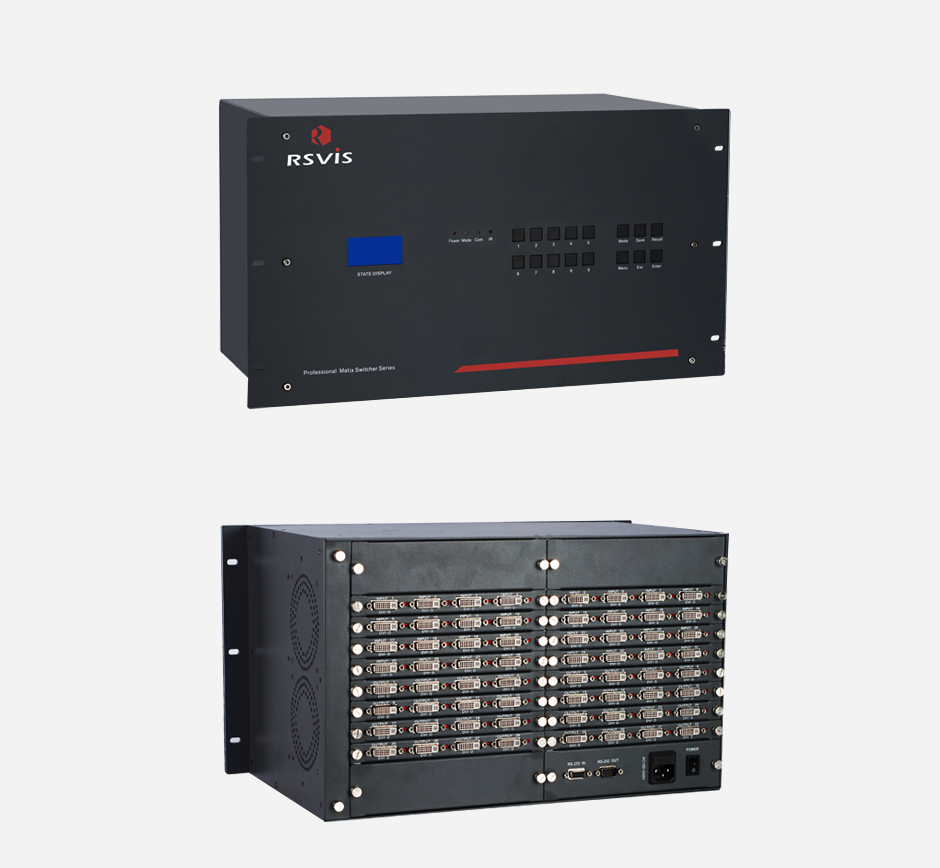

产品外观
产品参数
| 产品型号 | RS-MD0404 | RS-MD0808 | RS-MD1616 | RS-MD3232 | RS-MD6464 | ||
|---|---|---|---|---|---|---|---|
| 输入通道 | 最大4路 | 最大8路 | 最大16路 | 最大32路 | 最大64路 | ||
| 输出通道 | 最大4路 | 最大8路 | 最大16路 | 最大32路 | 最大64路 | ||
| 机箱尺寸 | 1U | 1U | 3U | 6U | 12U | ||
| 液晶触摸屏 | / | / | / | 选配 | 选配 | ||
| 控制方式 | 面板控制/IR红外控制/RS232控制/网络控制/全彩触摸屏（选配） | ||||||
| 信号带宽 | 3.2Gbp/每通道(MAX 6.5Gbp) | ||||||
| 输入/输出接口 | DVI | ||||||
| 信号传输延时 | 5ns(±1ns) | ||||||
| 切换速度 | ≤100ns | ||||||
| 支持分辨率 | 1920x1200P60 32bit向下兼容 | ||||||
| 音频接口 | 3.81mm端子插座 | ||||||
| 音频带宽 | 1MHz/10MHz | ||||||
| 音频增益 | 非平衡音频0dB（可按需更改），平衡音频6dB | ||||||
| 音频信噪比（S/N） | 73.5dB空载(1Vpp) | ||||||
| 通道隔离 | >76dB @1KHz | ||||||
| 音频输入阻抗 | 高阻，>47KΩ | ||||||
| 音频输出阻抗 | 47Ω | ||||||
| 电源 | AC85V-265V，50Hz/60Hz | ||||||
| 输出功率 | 60-600W | ||||||
| 存储温度 | -20°C~+60°C | ||||||
| 环境湿度 | 5%~75% | ||||||
| 产品重量 | 5kg-60kg | ||||||
